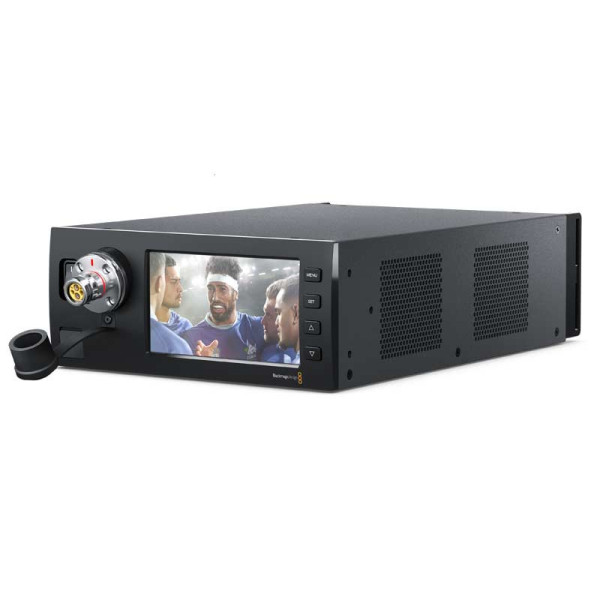

Blackmagic Studio Fiber Converter

Blackmagic Studio Fiber Converter

Utilisez vos caméras depuis un studio ou un car régie via la fibre optique SMPTE, jusqu'à une distance de 2 km. Les signaux vidéo, audio et du contrôle caméra SDI sont convertis par le Blackmagic Studio Fiber Converter et acheminés via un seul câble fibre optique vers un Blackmagic Camera Fiber Converter, fixé à la caméra à distance. La vidéo et les données sont transmises à l'aide d'un protocole IP standard, offrant une très faible latence et une vidéo broadcast de haute qualité. Vous disposez de la technologie 12G-SDI pour un flux caméra HD ou Ultra HD et 3 voies de retour indépendantes, de connexions standard pour le contrôle caméra, du PTZ, de deux canaux pour les interphones du réseau d'ordres, d'une connexion Tracker pour le réseau d'ordres, du tally et d'un écran LCD de 5 pouces pour le monitoring des caméras et des voies de retour. Le Blackmagic Studio Fiber Converter permet également d'alimenter vos caméras à distance et leurs accessoires.

Blackmagic Fiber Converters
Connectez et alimentez votre caméra jusqu'à 2 km de distance via un câble fibre optique standard !

Les Blackmagic Camera Fiber Converter et Blackmagic Studio Fiber Converter convertissent des connexions standard pour la vidéo, l'audio, l'alimentation, le réseau d'ordres, le tally et bien plus via un seul câble hybride électrique-fibre optique SMPTE. Ainsi, les caméras peuvent être placées à 2 km de distance d'un studio ou d'un car régie via un seul câble très résistant. Le Blackmagic Camera Fiber Converter apporte également des commandes pour les caméras broadcast standard à l'arrière de la caméra, ainsi que des connexions supplémentaires qui vous permettent d'utiliser le système du réseau d'ordres et les mélangeurs que vous possédez déjà. Les convertisseurs sont dotés d'une connectique 12G-SDI et prennent en charge les formats HD et Ultra HD jusqu'à 2160p60. Vous pouvez ainsi transformer vos caméras professionnelles, telles que la URSA Broadcast ou la URSA Mini, en caméras de studio de pointe dotées de toutes les fonctionnalités nécessaires pour réaliser un travail de qualité !

Positionnez vos caméras où bon vous semble
Installez les caméras au plus près de l'action !

Lorsque vous travaillez dans un studio ou en extérieur pour de grands événements sportifs, il est souvent nécessaire d'installer les caméras à des distances éloignées. Les connexions SDI sont souvent utilisées, mais leur champ d'action est limité. Pour acheminer tous les câbles pour l'alimentation, le réseau d'ordres, le tally, la vidéo et l'audio, il faut normalement s'équiper d'interfaces et de rallonges onéreuses. Au final, tous ces branchements peuvent devenir très compliqués et augmenter le risque d'erreur technique. Blackmagic Design vous offre désormais la solution idéale pour convertir toutes les connexions dont vous avez besoin et l'alimentation via un seul câble fibre optique SMPTE qui peut acheminer des signaux sur de très longues distances. Les caméras peuvent donc être installées n'importe où tout en restant connectées aux cars régie garés à l'extérieur ou à une régie centrale dans un studio. De plus, la fibre optique est une technologie courante dans l'industrie broadcast, ce qui vous permet d'utiliser des câbles et des connecteurs standard. Comme le prix des Blackmagic Fiber Converters est abordable, les diffuseurs traditionnels et web, les producteurs de l'industrie audiovisuelle, les animateurs et les professeurs peuvent désormais tous s'offrir une technologie broadcast professionnelle de pointe.

La fibre SMPTE solide et sécurisée
Le dispositif multicouche à sécurité intégrée coupe instantanément le courant en cas de danger

Les Blackmagic Fiber Converters sont reliés par un câble hybride électrique-fibre optique SMPTE 311M, doté de connecteurs SMPTE 304. Ces câbles sont équipés d'une paire bidirectionnelle pour la fibre, d'une paire pour les données et d'une paire pour l'alimentation, et d'un porteur central pour garantir la durabilité et une utilisation sans interruption. Une fois branché, le Blackmagic Studio Fiber Converter effectue automatiquement les contrôles de sécurité, puis envoie le courant de 200 volts au câble SMPTE pour alimenter la caméra et les accessoires. Cela signifie que vous pouvez installer des caméras à distance, sans vous soucier de les recharger. Les deux convertisseurs, Studio et Camera, possèdent chacun des microcontrôleurs dédiés à leurs extrémités qui contrôlent l'état de l'alimentation en permanence. Les convertisseurs communiquent entre eux pour s'assurer que le signal optique est stable et que l'alimentation est sécurisée. En cas d'endommagement du câble ou de perte à la terre, le courant est immédiatement coupé.

Liaison Ethernet 10G pour la vidéo sur IP
Une connexion Ethernet très rapide et à faible latence pour le contrôle vidéo et audio !

Le Blackmagic Camera Fiber Converter et le Blackmagic Studio Fiber Converter utilisent le système de vidéo sur IP car la connexion de la fibre SMPTE s'effectue via une liaison Ethernet 10G standard. Toutes vos vidéos et les voies de retour sont basées sur un système de vidéo sur IP et utilisent des codecs vidéo 10 bits sans perte et de qualité broadcast. Toutes les autres connexions, comme le réseau d'ordres, le tally, le contrôle caméra et le contrôle des objectifs sont également convertis en vidéo à faible latence sur IP, pour une performance optimale sans faille. En intégrant le protocole IP, les Blackmagic Fiber Converters sont résolument tournés vers l'avenir et pourront être personnalisés sur des infrastructures Ethernet à haut débit dans le futur !

Blackmagic Studio Fiber Converter

Le Blackmagic Studio Fiber Converter, installé dans un studio ou un car régie, intervient à la fin de la chaîne de diffusion. Il convertit les signaux de la caméra à distance en signaux conformes aux normes de l'industrie télévisuelle, que vous pouvez utiliser avec des mélangeurs de production en direct, des mixeurs audio et des interfaces pour le réseau d'ordres. Il est capable de fournir assez de courant pour alimenter votre caméra et ses éventuels accessoires. Le Blackmagic Studio Converter inclut des connexions pour le tally, deux interphones à double canal pour le réseau d'ordres tiers standard et même un canal de secours pour communiquer avec les ingénieurs en cas de coupure de la fibre. Vous disposez d'un flux de caméra Ultra HD, de 3 voies de retour HD indépendantes, d'un contrôle à distance complet de la caméra, du PTZ, du réseau d'ordres et d'une liaison Ethernet, le tout via un seul câble fibre optique SMPTE. De plus, le connecteur pour fibre optique SMPTE est situé sur le panneau avant, juste à côté de l'écran LCD de 5 pouces, ce qui est très pratique pour contrôler les flux de la caméra à distance. Cela permet de vérifier et d'assigner facilement les fonctionnalités de la caméra à distance.

Des canaux doubles pour le réseau d'ordres
Deux canaux doubles pour les interphones du réseau d'ordres et une liaison de secours !

Le Blackmagic Camera Fiber Converter et le Blackmagic Studio Fiber Converter offrent deux connexions pour les canaux doubles du réseau d'ordres, compatibles avec les casques professionnels XLR à 5 broches. Le Blackmagic Camera Fiber Converter possède des commandes pour mixer l'audio au programme de retour avec le casque du réseau d'ordres, afin d'ajuster le volume à votre convenance lorsque vous parlez au reste de l'équipe. Les interphones du réseau d'ordres peuvent être utilisés à la fois pour la production et pour l'ingénierie. De plus, vous pouvez utiliser le canal de secours pendant la mise en route du réseau ou lors du dépannage si la connexion à la fibre est coupée. Le canal de secours du réseau d'ordres commute automatiquement et accède à la paire de données du câble SMPTE si la fibre ne fonctionne pas. Le Blackmagic Camera Fiber Converter inclut également un connecteur Tracker à 10 broches standard pour le réseau d'ordres, ce qui est parfait lorsque toutes les connexions du casque sont déjà utilisées et que vous avez besoin d'une connexion au réseau d'ordres supplémentaire pour communiquer avec les opérateurs sur grue.

Des connections professionnelles
Des connexions conformes aux normes de l'industrie télévisuelle

• Connexion d'alimentation : Branchez un câble CEI à l'entrée d'alimentation située sur la face arrière pour alimenter l'appareil.
• Interphon / Tally : La connexion interphone et tally à 25 broches permet de connecter des systèmes d'interphone ou de tally tiers, mais aussi de brancher vos convertisseurs ATEM à d'autres appareils analogiques.
• PTZ : Le connecteur D-Sub à 9 broches permet de connecter des contrôleurs PTZ au Blackmagic Studio Fiber Converter pour disposer d'un contrôle à distance des têtes PTZ à l'aide du Blackmagic Camera Fiber Converter via le protocole VISCA.
• Sortie audio analogique : Quatre sorties audio XLR permettant d'acheminer l'audio branché aux entrées 1 et 2 des caméras, et aux deux entrées audio XLR du URSA Camera Fiber Converter.
• Entrée et sortie 12G-SDI : Deux sorties 12G-SDI connectant la sortie de la caméra au mélangeur, ainsi qu'à une autre destination telle qu'un HyperDeck Studio pour les enregistrement indépendants.
• Entrée/Sortie de référence : L'entrée de référence envoie le timing de référence provenant d'autres appareils broadcast à votre caméra. La sortie de référence fait office de sortie en boucle.
• Connecteur USB-C : Ce port permet de mettre à jour le firmware.
• Connecteur à fibre optique hybride SMPTE : Branchez l'extrémité mâle d'un câble à fibre optique SMPTE au connecteur femelle de l'URSA Studio Fiber Converter.

Des convertisseurs conçus pour des diffusions de qualité
Des matériaux résistants, des composants haut de gamme et des connexions professionnelles

Le design en aluminium usiné très robuste du Blackmagic Camera Fiber Converter s'accorde à la perfection avec les caméras URSA Broadcast, URSA Mini ou toute caméra dotée de supports pour batteries standard. Il a été conçu pour répondre aux exigences de la production sur le terrain et aux besoins de diffusion en continu. Le Blackmagic Camera Fiber Converter est doté de connexions standard et de caches anti-poussière, ainsi que d'un support V-Lock intégré sur le haut du boîtier qui permet d'ajouter un Studio Viewfinder. Vous pouvez également installer deux Blackmagic Studio Fiber Converters côte à côte dans un rack standard à l'aide du support de montage en option. Le connecteur pour fibre optique du Blackmagic Studio Fiber Converter est situé sur le panneau avant, juste à côté de l'écran LCD de 5 pouces, ce qui est très pratique pour brancher des caméras à distance et visionner instantanément le flux !
