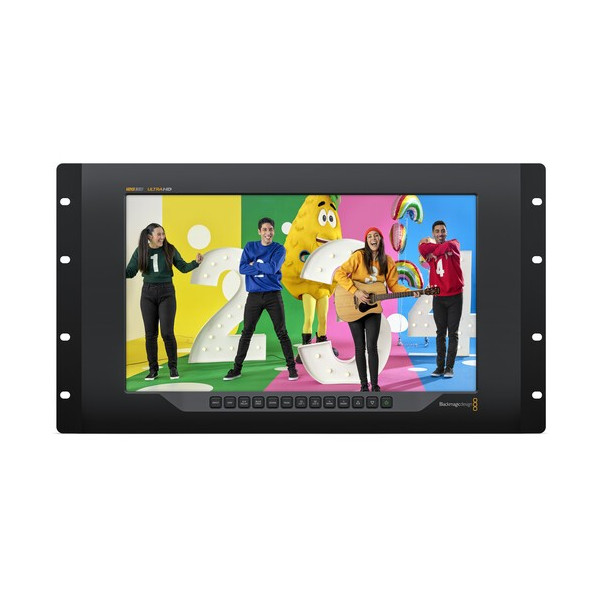

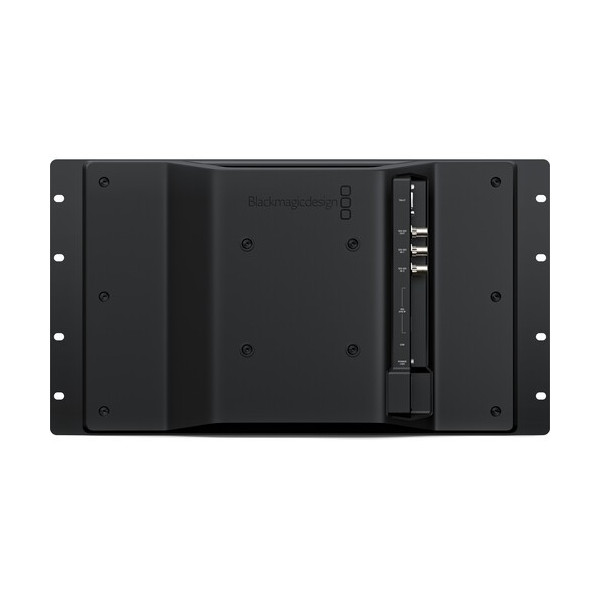

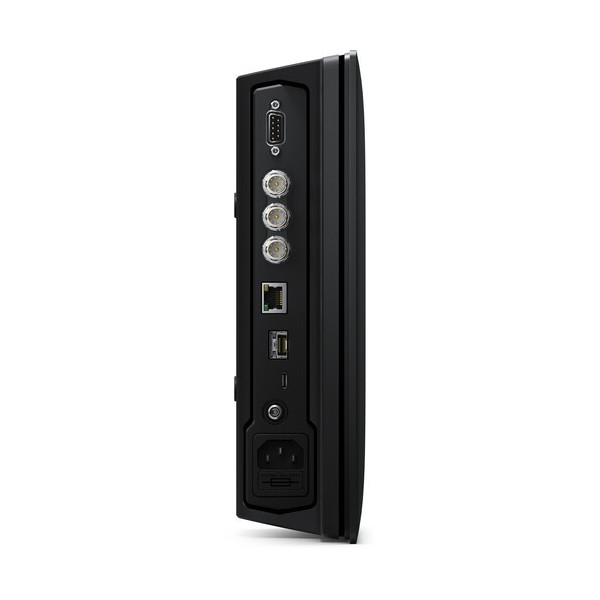

Blackmagic SmartView 4K G3

Blackmagic Design SmartView 4K G3

Il a une résolution native de 3 840 x 2 160 et propose également deux entrées 12G-SDI multi-débits pour la connexion à une gamme d'équipements vidéo professionnels. Les entrées basculent automatiquement entre les formats SD, HD et 4K, y compris jusqu'au DCI 4K60. Sa conception comprend un châssis en aluminium usiné léger et un boîtier complet. -Écran LCD UHD 4K de résolution Les superpositions à l'écran incluent la mise au point, les guides de cadrage, la zone de sécurité, etc. Il dispose également de LUT 3D intégrées pour ajouter des looks créatifs, convertir le gamma du film journal ou gérer les profils HDR personnalisés.

Caractéristiques principales

• Écran LCD TFT à matrice active de 15,6 pouces, 3 840 x 2 160
• Prend en charge la vidéo jusqu'à DCI 4K60
• Entrée IP SMPTE 2110 via RJ45, fibre optique
• 2 x entrées 12G-SDI multi-débits
• 1 x prise SDI à fibre optique
• Sortie en boucle 12G-SDI, entrée Tally
• Mise à l'échelle SD/HD, prise en charge de deux LUT 3D
• Peaking, zoom et marqueurs réglables
• Retard H/V, bleu uniquement et marqueurs de cadre

Solution de surveillance polyvalente

Le SmartView 4K G3 prend en charge les résolutions vidéo IP 12G-SDI et SMPTE 2110 jusqu'à UHD 4K60, ce qui le rend idéal pour une utilisation en diffusion.

Son affichage 4K et ses fonctionnalités d'imagerie telles que la mise au point, le zoom, les marqueurs de rapport d'aspect et le tally le rendent parfait pour les productions en direct.

La construction en aluminium légère mais durable de 6 RU fait du SmartView 4K G3 une excellente solution pour les packs volants et l'utilisation sur site.

Surveillance LUT 3D

Dites adieu à l'aspect délavé des sources SDI codées avec un gamma de film log ou un profil HDR, le SmartView 4K G3 inclut la prise en charge des LUT 3D. Cela signifie que vous pouvez utiliser une LUT 3D pour remapper l'espace colorimétrique d'entrée SDI ou 2110 sur l'écran SmartView 4K ou pour ajouter un look créatif passionnant. Vous pouvez télécharger des LUT 3D à l’aide de l’utilitaire SmartView et également exporter les étalonnages DaVinci Resolve sous forme de LUT 3D personnalisées. Étant donné que DaVinci Resolve peut être téléchargé gratuitement, il ne coûte absolument rien de commencer à créer une bibliothèque de LUT 3D passionnantes.

Prise en charge de plusieurs résolutions

Les entrées IP 2110 hautes performances basées sur 12G-SDI et 10G Ethernet sont toutes multi-débits et prennent donc en charge une résolution SD inférieure pour l'archivage, la HD pour la diffusion et la 2K UHD pour l'utilisation de longs métrages. Le SmartView 4K G3 prend également en charge les normes vidéo UHD sur ses entrées vidéo IP 2110 basées sur Ethernet 12G-SDI et 10G. Cela fait du SmartView 4K un moniteur idéal car il vous permet de migrer dès maintenant vers le travail UHD et 4K et de nouvelles normes de télévision peuvent être ajoutées via des mises à jour logicielles au fur et à mesure de leur création.

Boutons du panneau avant et marqueurs de cadre personnalisables

Le SmartView 4K G offre une large gamme de commandes de surveillance sur le panneau avant, notamment un bouton d'entrée qui sélectionne entre les deux entrées vidéo 12G-SDI et l'entrée vidéo IP 2110. Les commandes supplémentaires incluent la luminosité, l'affichage H/V, le bleu uniquement, le zoom, la mise au point, la sélection 3D LUT et jusqu'à quatre marqueurs à l'écran.

Protocole NMOS pour le routage virtuel

Le SmartView 4K G3 prend en charge les spécifications d'interface NMOS afin que tous vos appareils vidéo IP 2110 puissent fonctionner ensemble comme un grand routeur virtuel. Il propose également Videohub Smart Control qui peut acheminer les sources vers des destinations sur les réseaux IP 2110 car il peut agir comme un contrôleur NMOS. La spécification de l'interface NMOS décrit comment les appareils SMPTE 2110 sont découverts et contrôlés sur les réseaux IP. SmartView 4K G3 prend en charge IS-04 pour la découverte et l'enregistrement des appareils vidéo IP et IS-05 pour la gestion des connexions entre les appareils vidéo IP. Cela signifie que vous pouvez établir des connexions entre les sources et les destinations, tout comme un routeur SDI traditionnel.

Logiciel de contrôle à distance macOS et Windows

Téléchargez et exécutez simplement l'utilitaire gratuit SmartView pour macOS ou le logiciel Windows pour modifier les paramètres ou mettre à jour le logiciel sur votre SmartView 4K G3. Utilisez l'utilitaire pour modifier le nom personnalisé du moniteur afin d'identifier les moniteurs dans des systèmes plus grands et pour choisir entre le formatage 3G-SDI niveau A et niveau B. Pour vous protéger contre tout accès non autorisé au réseau, Ethernet est désactivé par défaut mais peut être activé lors de la connexion via USB.

Se connecte directement aux réseaux IP SMPTE 2110

Le SmartView 4K est entièrement conforme à la norme SMPTE‑2110 pour la vidéo IP avec des connexions Ethernet 10G en fibre optique et en cuivre, vous permettant de créer des systèmes vidéo IP modernes. SMPTE‑2110 spécifie le transport, la synchronisation et la description des données vidéo, audio et auxiliaires sur les réseaux IP pour la diffusion. Cela inclut la prise en charge de la vidéo non compressée SMPTE‑2110-20, le codec IP Blackmagic pour l'Ultra HD à fréquence d'images élevée ainsi que la gestion/synchronisation du trafic SMPTE‑2110-21, l'audio SMPTE‑2110-30 et la prise en charge SMPTE‑2110-40 pour données auxiliaires. De plus, l'entrée vidéo sélectionnée peut être envoyée via la connexion IP Ethernet 10G SMPTE‑2110 avec une prise en charge complète de la multidiffusion vers plusieurs destinations.

Bordure de pointage

La prise en charge du protocole Blackmagic SDI Tally fournit au SmartView 4K G3 une bordure colorée lumineuse autour de l'image, en rouge pour la diffusion ou en vert pour l'aperçu. Cette norme de comptage SDI est utilisée sur tous les mélangeurs de production live ATEM. Vous pouvez donc simplement connecter le moniteur aux sorties SDI du mélangeur pour obtenir l'image et le tally avec un seul câble BNC. Cela signifie qu'un réalisateur peut passer d'une caméra à l'autre et que les informations de comptage seront renvoyées au SmartView 4K via le flux vidéo SDI.

Solutions à distance personnalisées

Videohub inclut un puissant protocole de contrôle à distance afin que vous puissiez créer des solutions de contrôle à distance personnalisées pour intégrer le SmartView 4K G3 dans vos systèmes de diffusion. C'est extrêmement facile à apprendre car il s'agit d'un simple protocole basé sur du texte avec lequel vous pouvez même jouer en utilisant un client Telnet. Cela signifie que vous pouvez créer des solutions de contrôle personnalisées sur toutes les plates-formes informatiques et à partir de matériel embarqué tel que Raspberry Pi et Arduino. Il offre un contrôle total de la luminosité, du contraste, de la saturation, du tally, de la sélection d'entrée et de l'activation de la LUT 3D. La meilleure façon d'apprendre le protocole est de vous connecter à l'aide d'une simple application Telnet, puis d'utiliser la documentation du manuel SmartView 4K pour essayer chaque commande.
