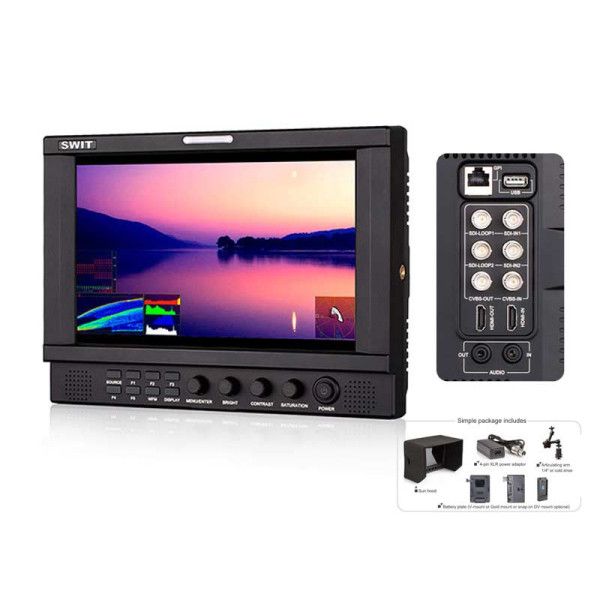

Swit S 1093 F Simple

• Écran LCD IPS de 9 ", 1920 × 1200, visualisation H / V 170 °
• Écran construit à partir d'un verre de protection
• 2K/3G/HD/SD-SDI, HDMI, surveillance CVBS
• Appareils de mesure audio embarqués de 16 canaux avec alerte
• Sélectionnez 2 canaux audio pour la sortie
• Forme d'onde Y / Cb / Cr / R / G / B et une seule ligne
• Portée vectorielle, histogramme R / G / B / Y
• AFD, délai H / V, R / G / B / Mono, couleur Faux
• TSL UMD et affichage de texte TALLY
• Bandes de zèbre, aide à la mise au point de peaking
• Affichage du code temporel SDI
• Marqueur 4: 3, 13: 9, 14: 9, 15: 9, 1.85: 1, 2.35: 1
• Lumière TALLY avant / arrière et contrôle GPI
• Monture V, monture Or ou monture DV encliquetable
• Mise à jour du firmware USB

Ecran LCD Full HD de 9 pouces - Panneau IPS avec rétro-éclairage LED
Le S-1093F adopte un panneau LCD IPS (In-Plane Switching) de 9 pouces, avec une résolution Full HD 1920 × 1200 et un rétroéclairage LED, un contraste de 800: 1 et l'angle de vue est horizontal / vertical de 170°

Verre de protection LCD
L'écran LCD du S-1093F est recouvert d'un verre de protection contre les rayures.

Interfaces entrée / sortie - SDI / HDMI / CVBS / Audio analogique
Le moniteur S-1093F prend en charge :

Entrée 2K / 3G / HD / SD-SDI x 2Sortie de boucle 2K / 3G / HD / SD-SDI x 2Entrée HDMI x 1Sortie de boucle HDMI × 1Entrée CVBS × 1Sortie de boucle CVBS × 1Entrée audio analogique 3,5 mm × 1Sortie audio analogique 3,5 mm × 1

Assistant d'analyse vidéo - Waveform / Vector scope / Histogramme
S-1093F intègre les outils d'analyse vidéo comme : Waveform (Y / Pb / Pr / R / G / B), Vector scope, Histogramme (R / G / B / Y), pour convertir les informations de qualité vidéo numérique (Luma, Couleur , Saturation, etc.) en graphique. les graphiques peuvent être activés / désactivés individuellement, sélectionnez la position d'affichage (haut / bas / gauche / droite), la taille, la couleur et la translucidité.

Surveillance audio intégrée - Compteurs jusqu'à 16 mètres avec sortie d'alerte et de sélection
Le S-1093F prend en charge l'affichage des compteurs audio intégrés SDI (16ch) et HDMI (8ch) avec des marques et des informations d'alerte audio anormales. Les utilisateurs peuvent également sélectionner n'importe quelle source audio (2 ch) pour la sortie via une prise 3,5 mm ou des haut-parleurs intégrés. La position du compteur audio peut être déplacée aux quatre coins de l'image et vous pouvez choisir d'afficher seulement 2, 8 ou 16 canaux audio. Les marqueurs d'échelle, les informations d'alerte et la transparence du compteur audio sont également réglables.

Affichage UMD et texte-Tally - Protocole TSL 3.1 / 4.0
Le S-1093F prend en charge l'affichage UMD et Text-Tally du protocole TSL 3.1 / 4.0, avec une sélection d'adresse TSL de 1 à 126, et Max 8 lettres affichées. Les entrées de signal UMD / TALLY via le port RJ45 (RS485) sont situées à l'arrière du moniteur.

Lumière TALLY 3 couleurs - RJ45 (RS485) signal d'entrée
Il y a des lumières TALLY avant et arrière de couleurs rouge, vert et jaune, et les utilisateurs peuvent définir les broches du port RJ45 pour contrôler les lumières TALLY.

Niveau du compteur audio - Avec des informations d'alerte anormales
Supporte les compteurs audio intégrés SDI et HDMI à 2 canaux et l'affichage des compteurs audio analogiques. L'audiomètre est vert et devient jaune quand il dépasse -20 dB et devient rouge quand il dépasse -9 dB.
Les compteurs audio prennent en charge l'affichage des informations d'alerte anormales, par exemple si le canal n'a pas de signal audio, la position du compteur audio affichera "UNLOCKED" et si le canal a un signal audio mais pas de volume, il affiche "MUTE".Les informations d'alerte et les marqueurs audio peuvent être activés ou désactivés, et la position d'affichage peut être sélectionnée à partir des 4 coins, la translucidité du motif peut également être ajustée.

Interface GPI et contrôle
Le port RJ45 (RS485) sur le panneau arrière prend en charge le contrôle UMD et le réglage et le contrôle des fonctions GPI. Il y a 4 broches GPI et vous pouvez assigner les fonctions suivantes, en court-circuitant avec la broche GND pour activer les fonctions.

Plaque d'alimentation en option - Adaptateur secteur / V Mount / Gold Mount / Monture DV Snap-on
Le moniteur est équipé d'une prise XLR à 4 broches d'entrée d'alimentation CC de 6,5-24 V et peut être fixé sur une monture en V, une monture en or ou une plaque de batterie DV. Différents types de plaques de batterie DV sont fournis en option, avec encliquetage conçu, libéré rapidement et interchangeables les uns avec les autres.

• S-7004A : Batteries Gold Mount (Anton bauer)
• S-7004S : Batteries V-mount
• S-7004F : Batteries SONY NP-F970/770, SWIT S-8972, S-8970
• S-7004U : Batteries SONY BP-U60/U30, SWIT S-8U63, S-8U93
• S-7004D : Batteries Panasonic D54/D28, VW-VDB58, SWIT S-8D58, S-8D98, S-8D62
• S-7004B : Batteries Panasonic VW-VBG6, SWIT S-8BG6
• S-7004V : Batteries JVC BN-VF823, SWIT S-8823
• S-7004I : Batteries SSL-JVC50, SWIT S-8i50
• S-7004C : Batteries Canon BP-945/970G, SWIT S-8845, S-8945
• S-7004E : Batteries Canon LP-E6, SWIT S-8PE6

Mise à niveau du micrologiciel USB
Le moniteur fournit un port USB standard sur le panneau arrière pour la mise à niveau du micrologiciel. Les utilisateurs peuvent télécharger le dernier fichier de firmware sur une clé USB et l'insérer directement dans le moniteur S-1073H pour effectuer la mise à niveau, sans connexion PC.

Capuche pliable
Pour l'utilisation en extérieur, vous pouvez appliquer un pare-soleil sur le moniteur. Le pare-soleil peut être facilement installé à l'aide des filetages de gauche et de droite, ou directement à l'aide de bandes Velcro.
