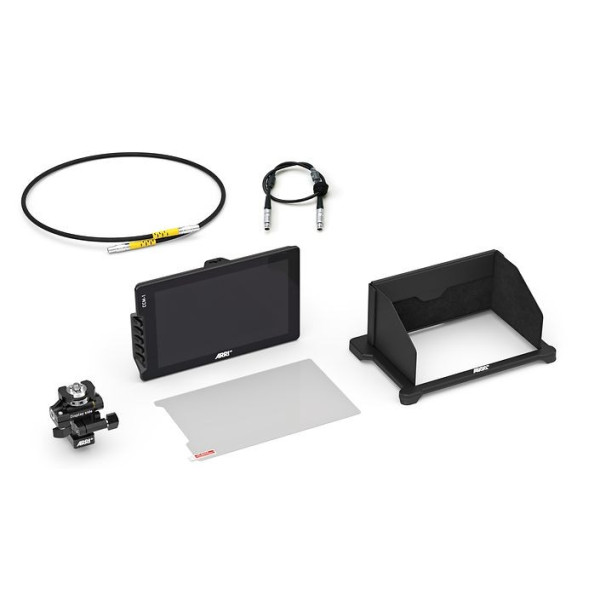

Arri CCM-1 Set

Moniteur de contrôle de caméra CCM-1

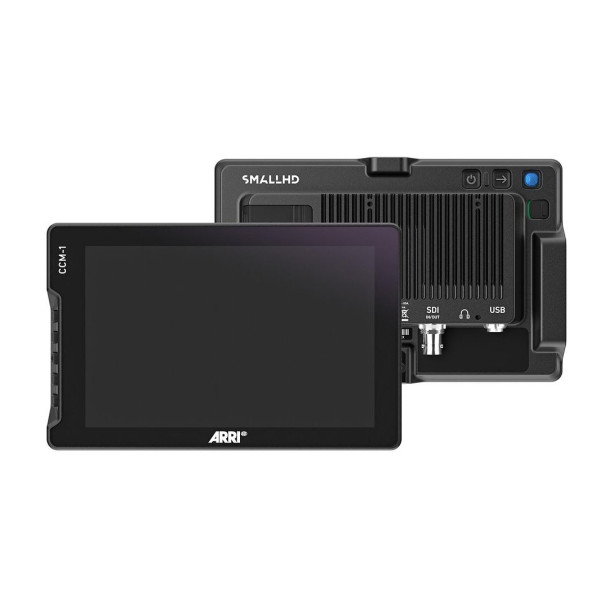

Le CCM-1 est un moniteur embarqué de 7 pouces qui offre un contrôle complet de la caméra et un accès aux menus pour l'ALEXA 35 et l'ALEXA Mini LF. Offrant de nouvelles possibilités de configuration de la caméra, le CCM-1 associe la précision des couleurs ARRI et un écran lumineux à des commandes personnalisables et à une qualité de fabrication robuste.

Caractéristiques principales

• Moniteur embarqué de 7 pouces
• Écran lumineux avec une qualité d’image Arri aux couleurs précises
• Contrôle complet de la caméra et des menus Arri
• Peut remplacer le viseur MVF-2 ou fonctionner en parallèle
• Écran tactile et commandes physiques personnalisables.

Une nouvelle façon de travailler

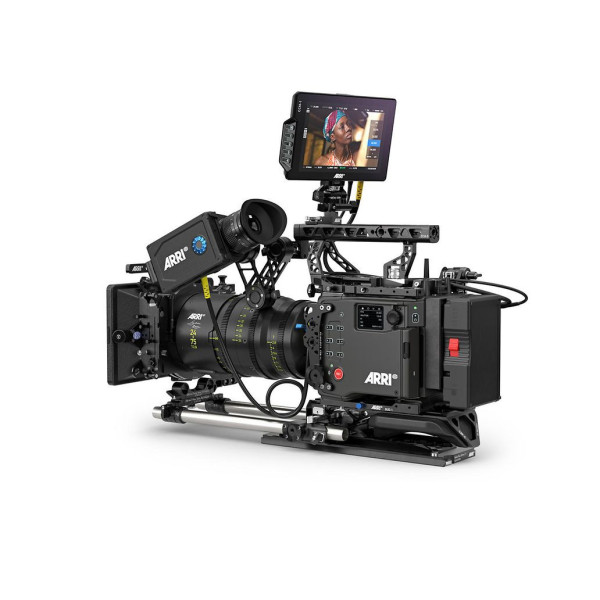

Pour les caméramans qui préfèrent juger du cadrage et de l'exposition à l'aide d'un moniteur embarqué plutôt que d'un viseur, le CCM-1 est un choix facile. Il fournit une interface de contrôle, de menu et d'image alternative au viseur MVF-2, qu'il peut remplacer entièrement ou compléter, et ce sans utiliser l'une des sorties SDI de la caméra.

Un écran lumineux avec une qualité d'image ARRI aux couleurs précises

La CCM-1 affiche une image HD lumineuse et contrastée sur son écran LCD IPS de 7 pouces, facilement visible à la lumière du jour sous différents angles. Comme le MVF-2, qui a fait ses preuves, il se connecte via le connecteur VF de la caméra et fournit une image qui traduit fidèlement la précision et la subtilité de la gestion des couleurs ARRI.

Les fonctions de contrôle au niveau du capteur exploitent la pleine résolution du capteur, par exemple en zoomant sur l'image pour une vérification plus précise de la mise au point. Les outils du CCM-1, tels que les fausses couleurs ou le peaking, sont beaucoup plus conviviaux que les moniteurs standard connectés au SDI, car ils n'affectent que l'image provenant de la caméra

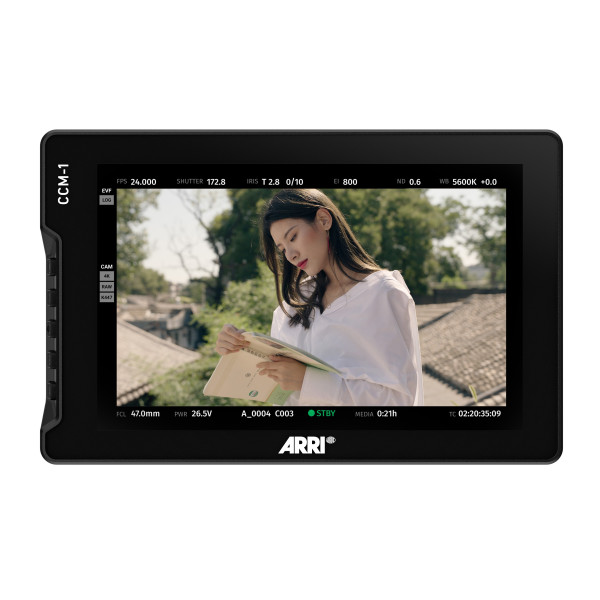

Composants d'état

Une image en direct avec des éléments d'état interactifs permet d'accéder rapidement aux réglages les plus fréquents. Les modifications se produisent en temps réel et peuvent être visualisées en direct au lieu de devoir passer d'un menu à l'image.

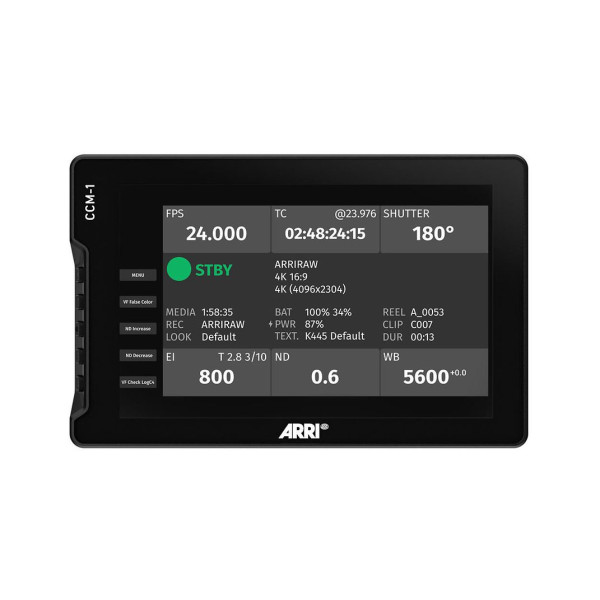

Écran d'accueil

L'écran d'accueil ARRI bien connu a été mis à jour pour l'écran CCM-1 plus grand et affiche toutes les informations pertinentes de la caméra en un coup d'œil. En touchant l'un des cinq principaux paramètres d'exposition, l'utilisateur accède à une image en direct où il peut effectuer des réglages avec un aperçu en temps réel. Sur la gauche se trouve une vue d'ensemble de l'affectation des boutons de l'utilisateur.

Menu de la caméra

Le CCM-1 permet d'accéder au menu complet de la caméra pour en régler tous les paramètres. Le menu peut être contrôlé via l'écran tactile ou les boutons physiques et offre la même disposition intuitive que le MVF-2.

Contrôle de la lecture

Un contrôle amélioré de la lecture est accessible via le menu ou un bouton utilisateur. Une liste de clips étendue peut être visualisée pendant la lecture et comprend un affichage pratique des métadonnées.

Boutons utilisateur

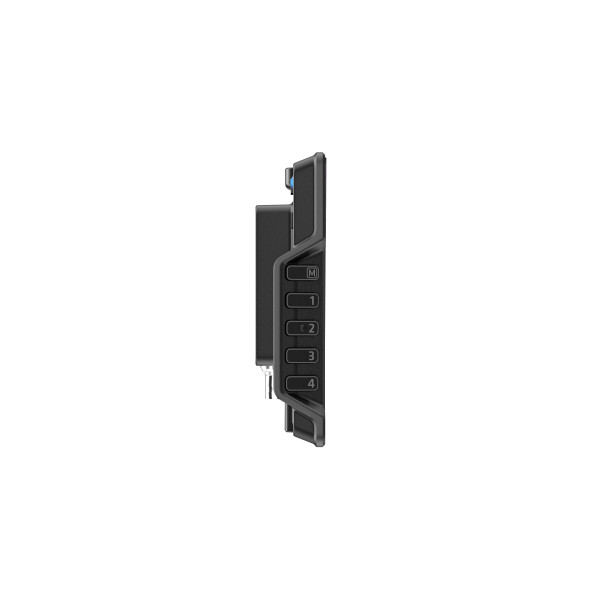

Quatre boutons utilisateur permettent de personnaliser les réglages, tandis que le bouton de menu dédié permet d'accéder rapidement au menu de la caméra, qui est identique à celui du MVF-2.

Boutons arrière et joystick

Les boutons d'alimentation, les boutons arrière et le joystick sont dotés d'indicateurs tactiles uniques qui les rendent faciles à trouver sans regarder, ou avec des gants, et un curseur de verrouillage désactive toutes les entrées de contrôle, empêchant ainsi le déclenchement accidentel de fonctions.

Prise audio et USB

Une sortie audio jack TRS 3,5 mm permet l'écoute au casque avec les mêmes fonctionnalités que le MVF-2. Un nouveau connecteur USB, associé à un adaptateur USB-Ethernet (disponible séparément), permet de contrôler la caméra ALEXA Mini LF lors de l'utilisation simultanée d'un MVF-2.

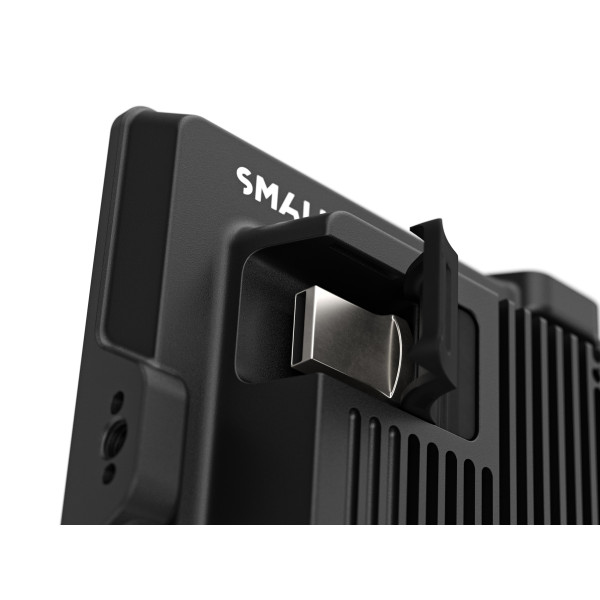

Fente USB-C

Une fente USB-C couverte pour les mises à jour du micrologiciel, les captures d'images et les fichiers d'apparence. Il accepte la même clé USB-C que l'ALEXA 35, qui peut rester insérée sous un couvercle étanche pendant le fonctionnement.

Bloc d'interface de montage facilement remplaçable

Le CCM-1 est doté de points de montage ARRI Pin-Lock ¼" en bas, à l'arrière, sur le côté et en haut. Les deux points les plus fréquemment utilisés sont situés dans un bloc de montage en acier remplaçable par l'utilisateur, en cas d'usure excessive.

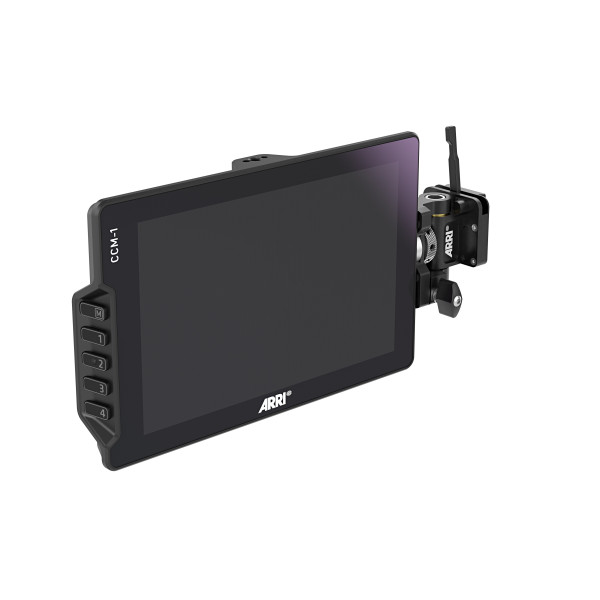

Adaptateur de viseur VFA-4

Le VFA-4 permet de monter le CCM-1 sur les supports de viseur ARRI standard sans outils, et est fourni avec des inserts pour les normes de montage ARRI Pin-Lock et SmallHD. Un mécanisme de pliage permet un repositionnement rapide et un stockage à plat.

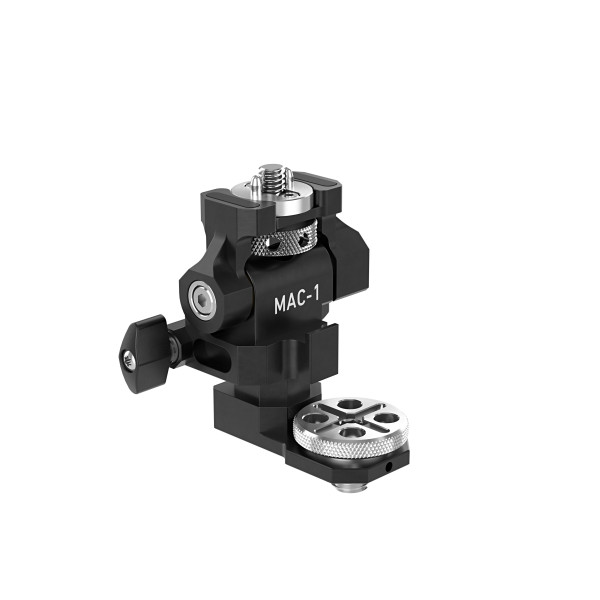

Bras de moniteur pour caméra MAC-1

Le MAC-1 est doté d'un système de friction réglable permettant de repositionner le moniteur d'une seule main, ainsi que d'inserts pour différentes normes de montage.

Le CCM-1 est équipé d'un pare-soleil innovant qui se fixe sur le moniteur comme l'étui protecteur d'un smartphone, éliminant ainsi le besoin de velcro ou de sangles. Avec une finition en similicuir résistant aux rayures, les rabats latéraux et supérieurs du pare-soleil, souples mais rigides, sont maintenus en place par des aimants et peuvent être pliés à plat pour un rangement facile et un transport en toute sécurité.

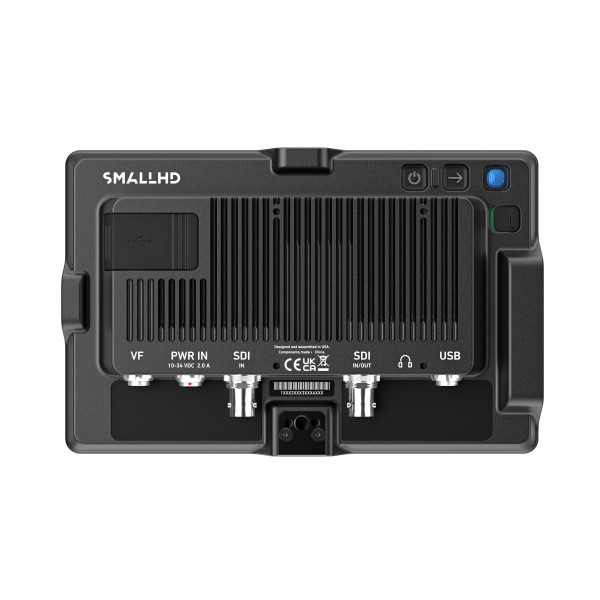

Plusieurs options de connexion pour une plus grande flexibilité

En utilisant le connecteur VF de la caméra, le CCM-1 laisse les deux sorties SDI libres pour d'autres utilisations. Des câbles VF d'une longueur maximale de 10 m sont pris en charge, ce qui offre une grande souplesse d'utilisation pour les espaces restreints, les grues, les chariots et les cars de reportage. Le CCM-1 peut également être connecté via SDI comme un moniteur embarqué normal, ce qui permet d'appliquer les fichiers d'apparence ALF-2 et ALF-4, d'accéder à l'ensemble des outils SmallHD et d'utiliser des caméras tierces. De nombreuses autres options de connexion facilitent les différentes configurations de caméras et les différents cas d'utilisation.

• Fonctionnement avec un seul câble
• Fonctionnement à haute luminosité
• Mode double pour ALEXA Mini LF
• Fonctionnement autonome

Avec un seul câble, le CCM-1 peut exécuter toutes les fonctions avec des câbles VF d'une longueur maximale de 10 m, et avec une luminosité pouvant atteindre 100 nits. Cette solution est idéale pour modifier rapidement les réglages de la caméra en déplacement ou pour travailler dans des environnements de studio plus sombres.

Pour les images visibles à la lumière du jour, un câble d'alimentation peut être ajouté au câble VF afin d'accéder à la luminosité totale de 1300 nits. L'alimentation peut être fournie par la caméra ou par une source d'alimentation locale telle qu'une batterie embarquée.

Connexions des câbles du CCM-1 - 01 VF + PWR

Pour utiliser le CCM-1 sur une ALEXA Mini LF alors qu'un MVF-2 est simultanément utilisé via le connecteur VF, connectez SDI, PWR et Ethernet (via USB) au CCM-1 pour obtenir une luminosité totale et toutes les fonctionnalités de contrôle de la caméra, à l'exception de l'accès au menu de la caméra.

Connexions des câbles du CCM-1 - 04 PWR + SDI + USB

Le CCM-1 peut également être utilisé comme moniteur SDI très lumineux, robuste et étanche. Avec deux entrées 3G SDI, une fonction de bouclage et l'ensemble des outils de monitoring SmallHD, il devient un outil polyvalent pour toute station de mise au point, caméra tierce ou moniteur de réalisateur.
