Roland V 1SDI

Commutation vidéo SDI professionnelle à emporter partout avec vous.

Le V-1SDI est un commutateur vidéo flexible et polyvalent qui facilite la connexion et la commutation des caméras 3G SDI professionnelles et des sources de lecture en même temps que les sources HDMI, y compris les caméras, smartphones, ordinateurs, tablettes et lecteurs Blu-ray.

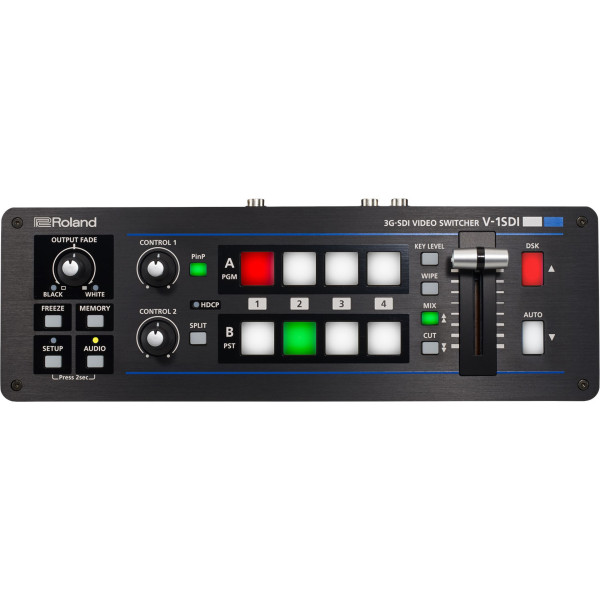

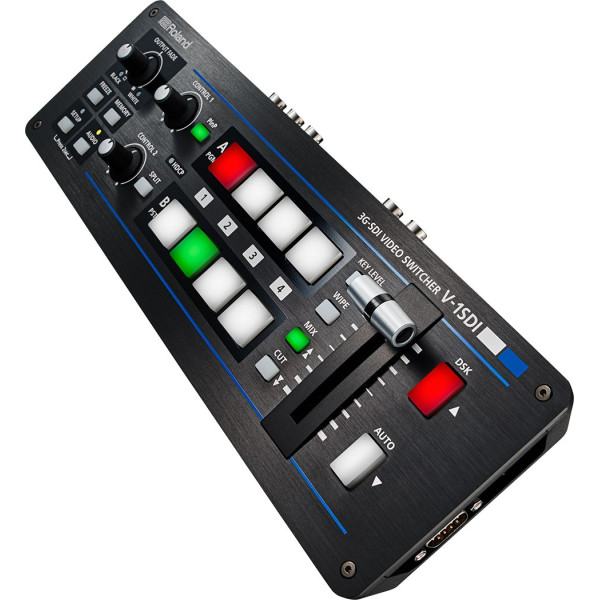

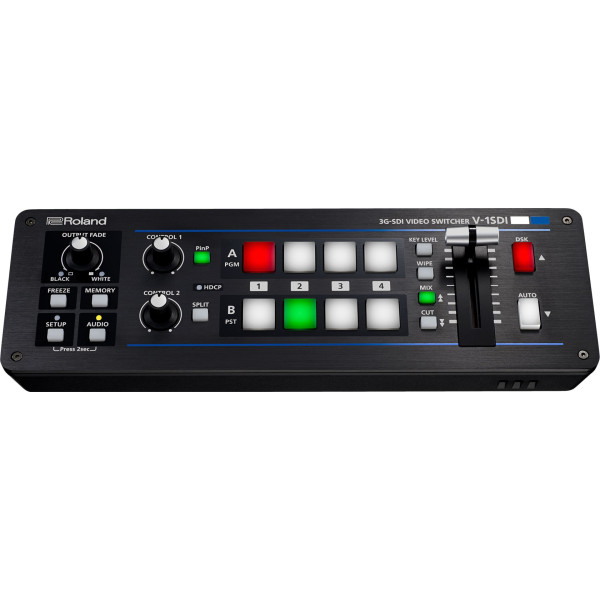

Compact et portatif, le V-1SDI fournit des résultats de commutation professionnels avec une interface matérielle conviviale complète comportant un T-Fader et des boutons rétroéclairés visibles.

Avec la prise en charge de 3G-SDI, le V-1SDI peut offrir une résolution Full 1080p et bénéficier de la longueur de câble supérieure de SDI. Cette solution compacte est ainsi adaptée aux événements et aux applications dans des grandes salles, avec le niveau professionnel ultime des sources de caméra SDI.

Principales caractéristiques

• Prise en charge des caméras SDI et HDMI, des smartphones, des tablettes, des ordinateurs et des PC, etc.
• Facile d'utilisation grâce aux commandes matérielles
• Format compact
• DC IN - , adaptateur secteur fourni PSB-7U ou fonctionnement sur piles
• Prise en charge jusqu'à Full HD 1080p
• 3 x 3G-SDI et 2 x HDMI*1 (entrées)
• 2 x 3G-SDI et 1 x HDMI*1 (sortie)
• Le convertisseur d'entrée 4’s prend désormais en charge une gamme plus étendue de résolutions vidéo et VESA.*1 *2
• Système multivues à quatre entrées avec étiquetage de source et mesure audio
• Effets de composition, notamment DSK (Downstream Keyer), Picture-in-Picture, etc.
• Capture d'image fixe depuis la vidéo d'entrée sur le canal 4*3 [Ver.1.5]
• Mixeur audio complet 14 canaux inclus
• Contrôle logiciel utilisant l'application V-1SDI RCS pour Mac et PC et contrôle à distance via la connexion RS-232

---

---

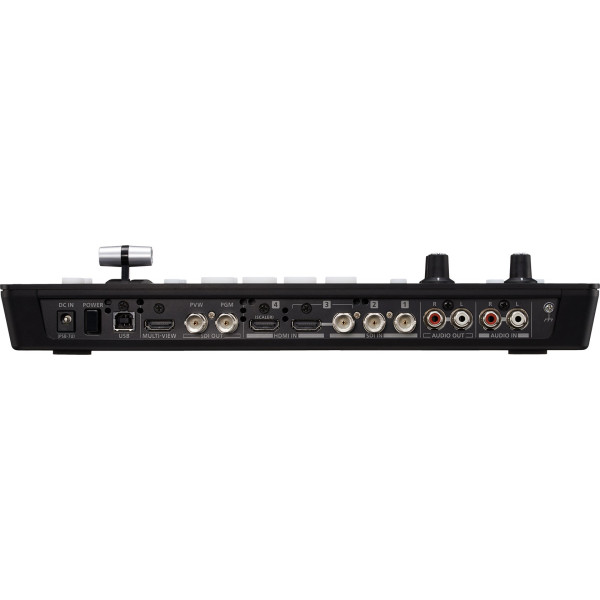

Entrées et sorties

Entrées

Le V-1SDI inclut deux entrées 3G SDI dédiées, une troisième entrée de canal prenant en charge 3G SDI ou HDMI, et une quatrième entrée HDMI de canal incluant également le scaling.

Ces possibilités font du V-1SDI l'appareil idéal dans diverses configurations à la fois pour toutes les applications de caméra et les applications mélangeant caméras, sources vidéo et sources de données d'ordinateur.

Les entrées 1 à 3 du V-1SDI prennent en charge les résolutions vidéo 1080p/1080i/720p grâce au convertisseur d'entrée 4’s capable de gérer une gamme plus étendue de résolutions vidéo et VESA. Il est possible d'entrer à la fois des signaux progressifs et des signaux entrelacés, et ainsi d'utiliser simultanément des signaux 1080i et 1080p. HDCP est pris en charge* pour l'entrée de contenu protégé contre la copie à partir d'appareils tels que des lecteurs de disque Blu-ray.

* La vidéo est uniquement envoyée depuis HDMI lorsque HDCP est activé. Les sorties SDI sont désactivées lorsque HDCP est activé.

Sorties

Le V-1SDI comporte deux sorties 3G SDI et une sortie HDMI. Les sorties SDI PVW et MULTI-VIEW peuvent être attribuées depuis Program, Multi-view Preview ou Full Frame Preview à des fins de flexibilité dans différentes applications où les périphériques d'affichage de sortie prennent en charge les entrées SDI ou HDMI.

Multivues à quatre entrées

L'écran d'aperçu multivues à quatre voies affiche l'ensemble des quatre sources d'entrée sur un seul écran, pour une surveillance fiable. Une bordure rouge affiche la vidéo en cours de production et une bordure verte indique la vidéo qui sera produite juste après. Est également incluse la mesure audio pour toutes les sources d'entrée et la sortie principale.

Effets de composition

Le V-1SDI inclut les effets de compositing DSK (Downstream Keying), Picture-in-Picture (PinP), Split et Quad qui sont idéaux pour créer des diffusions de type actualités et des contenus de présentation professionnelle.

La fonction DSK est fort utile pour superposer des titres, des paroles de chansons ou des logos sur des sources vidéo pouvant être commutées en arrière-plan pendant que le texte et les images restent affichés. Le DSK prend en charge à la fois l'incrustation par la luminance (noir/blanc) et par la couleur (bleu/vert).

Mixage audio

Une console de mixage audio numérique de 14 canaux est incluse.
Le V-1SDI peut mixer 5 entrées audio stéréo depuis les ports SDI ou HDMI, l'entrée de niveau de ligne stéréo et une entrée de niveau microphone.
Chaque entrée audio est équipée d'une fonction DELAY* pour synchroniser la vidéo et l'audio ainsi que d'une fonction EQ pour régler la qualité sonore. La sortie audio est équipée d'une fonction MASTERING conçue pour améliorer le son du mixage audio final.
La fonction de suivi audio permet la transition de l'audio parallèlement à la vidéo.
Le mixage audio final est à la fois intégré dans la sortie HDMI en même temps que le signal vidéo et envoyé aux prises de sortie audio stéréo. Le mixage audio est ainsi envoyé à un système de diffusion ou enregistré sur un appareil externe.
* La durée de retard maximum est de 500 ms.

Contrôle à distance

Le logiciel d'ordinateur V-1SDI RCS dédié pour Mac et PC connecté via un câble USB permet de piloter l'appareil à distance.
L'application propose une vue détaillée du V-1SDI connecté et peut être utilisée pour commuter la vidéo, mixer l'audio ou modifier les réglages.

V-1SDI RCS Ver.1.5 prend en charge l'envoi d'une image fixe au V-1SDI.*
La fonction STILL IMAGE EDITOR permet d'éditer les images et le texte pour créer facilement des sous-titres et des graphiques à la demande.

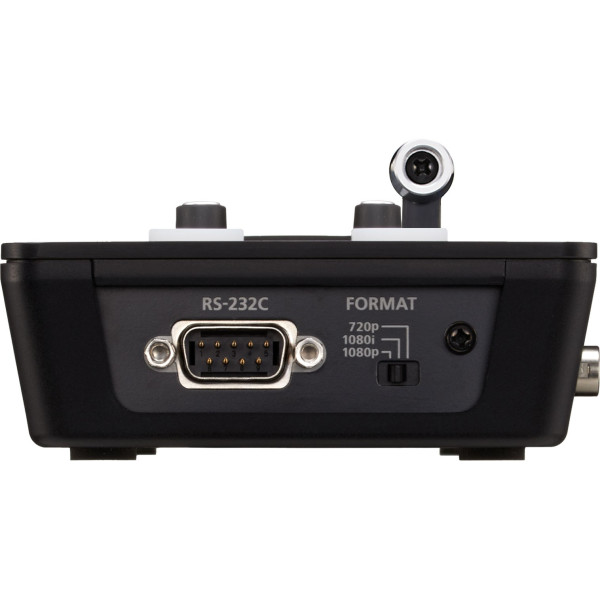

Pour l'intégration avec des systèmes de contrôle A/V, le V-1SDI est équipé d'une connexion série pour le contrôle par les contrôles série RS-232 aux normes de l'industrie.
* Les données d'images fixes sont supprimées après la mise hors tension.
