Blackmagic ATEM 4 M/E Constellation HD

Blackmagic ATEM 4 M/E Constellation HD

Le grand modèle 4 M/E double les caractéristiques du modèle 2 M/E avec 40 entrées 3G-SDI, 24 sorties 3G-SDI, 4 DVE, 16 incrustateurs avancés ATEM, 4 multi view et 2 SuperSource pour un total de 12 DVE.

Alimentation broadcast de pointe

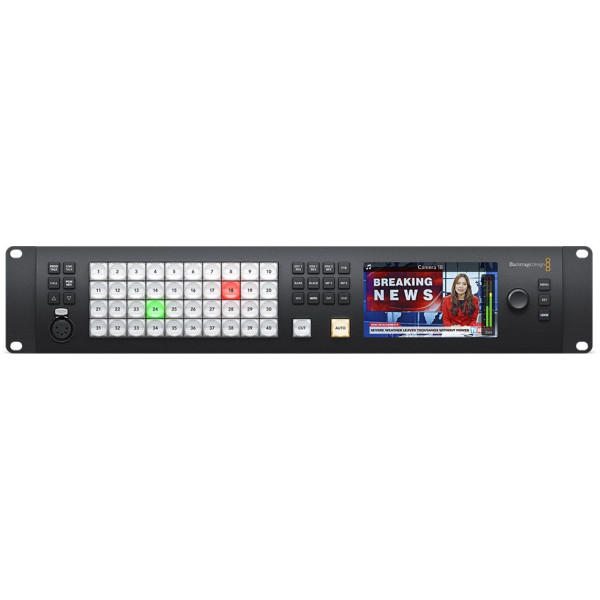

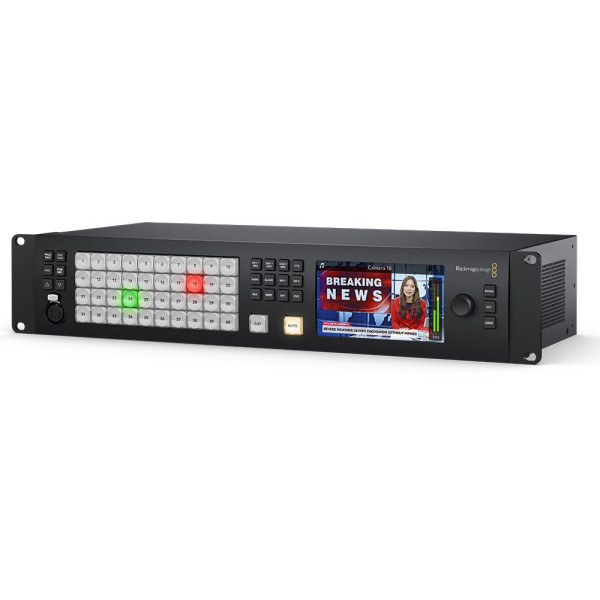

Les mélangeurs ATEM Constellation HD comprennent un boîtier compact au format rack intégrant un panneau de contrôle. Ce panneau permet d’opérer le mélangeur, ce qui est essentiel durant l’installation et les situations d’urgence. Il offre également un grand écran LCD pour visualiser la sortie programme et modifier les paramètres du mélangeur via les menus. Son boîtier compact est parfait pour la production en direct mobile, car l’arrière du mélangeur comprend des entrées 3G-SDI, des sorties aux 3G-SDI, une connectique audio symétrique et Ethernet pour le contrôle. Le modèle 4 M/E offre le contrôle série RS-422 et des connexions audio numérique MADI. Malgré sa puissance, l’ATEM Constellation est très silencieux grâce à son système thermique innovant.

Conçu pour les événements en direct d’envergure !

L’ATEM Constellation HD est idéal pour les concerts et les festivals de musique, car vous pouvez positionner les caméras partout sur la scène pour une couverture exceptionnelle. Bénéficiez de toutes ces entrées et des DVE lors d’événements sportifs pour réaliser des compositions multicouches et couvrir toutes les actions. Le direct est le moyen le plus rapide de produire des émissions ! Avec ses graphiques internes puissants et ses incrustateurs chroma avancés ATEM, vous avez tout ce qu’il faut pour les productions exigeantes. L’ATEM Constellation est également parfait pour les lieux de culte, car il permet de créer des résultats professionnels tout en offrant une facilité d’utilisation pour former des bénévoles.

Véritable commutation broadcast de type M/E

L’ATEM Constellation HD offre un style d’opération professionnel « programme/prévisualisation », comme les grands studios de diffusion. Vous utilisez donc le même type de mélangeur que dans l’industrie de la télévision. Le logiciel ATEM Software Control gratuit et les panneaux matériels en option ATEM Advanced Panels offrent une commutation programme/prévisualisation. Ainsi, vous pouvez sélectionner une source sur le bus Prévisualisation avant d’appuyer sur le bouton CUT ou AUTO pour la faire passer à l’antenne. Ce processus en deux étapes permet de limiter les erreurs. L’ATEM Constellation est donc idéal pour les étudiants qui se préparent à une carrière dans le broadcast.

Contrôle intégral via le panneau avant

Comme le panneau de contrôle est intégré à la face avant, vous pouvez opérer l’ATEM Constellation à tout instant. L’ATEM Constellation HD offre des fonctionnalités similaires à celles de l’ATEM Mini, il est donc parfait si vous avez besoin d’un mélangeur plus grand. Comme les commandes du panneau avant sont les mêmes que celles utilisées sur les panneaux de grande taille, elles sont extrêmement fiables. Vous pouvez même contrôler les incrustateurs, les médias et le fondu au noir depuis le panneau avant. Vous y trouverez également un connecteur pour casque à 5 broches, ainsi que des commandes pour contrôler le réseau d’ordres. L’écran LCD et les boutons du panneau avant donnent accès à presque toutes les fonctionnalités opérationnelles du mélangeur.

Jusqu’à 40 entrées 3G-SDI avec conversion de normes !

La gamme ATEM Constellation HD comprend des modèles qui offrent jusqu’à 40 entrées 3G-SDI indépendantes, chacune intégrant son propre convertisseur up et cross. Il est donc possible de convertir toute source 1080p vers la norme vidéo du mélangeur. Ainsi, chaque entrée SDI du mélangeur peut utiliser une norme de télévision différente sans accroc ! Sur le modèle ATEM 4 M/E Constellation HD, vous pouvez même acheminer les canaux audio 1, 2, 3 et 4 en boucle depuis les entrées SDI 1 à 30 aux deux sorties audio numérique MADI, afin de transférer l’audio du mélangeur à un ingénieur du son en externe pour le mixage.

Jusqu’à 24 sorties 12G‑SDI personnalisables

La gamme ATEM Constellation HD offre de nombreuses sorties 3G-SDI indépendantes. Le petit modèle 1 M/E offre 6 sorties 3G-SDI, le modèle 2 M/E comprend 12 sorties 3G-SDI et le modèle 4 M/E intègre 24 sorties 3G-SDI. Ces sorties SDI sont très puissantes, car vous pouvez router indépendamment toute entrée SDI ou source interne vers chaque sortie SDI. C’est parfait pour acheminer des flux indépendants vers des écrans sur scène, des enregistreurs de masters et des processeurs de streaming. Utilisez les sorties SDI avec des enregistreurs ISO pour obtenir une entrée de mélangeur synchronisée avec le timecode correspondant. Toutes les sorties SDI intègrent l’audio du programme, le timecode RP-188, le contrôle SDI pour caméra, le tally et le réseau d’ordres.

Sortie webcam USB pour les logiciels vidéo

Pour faciliter le streaming, la connexion USB-C de l’ATEM Constellation HD opère comme une source de webcam. Ainsi, vous pouvez connecter un ordinateur et travailler avec le logiciel vidéo de votre choix. Le logiciel reconnaîtra l’ATEM Constellation HD comme une webcam, alors que vous disposerez d’un véritable mélangeur de production en direct ! Cela garantit une compatibilité totale avec tous les logiciels en HD 1080 pleine résolution. Choisissez un logiciel, tel que Zoom, Microsoft Teams ou Skype et créez des présentations dans une qualité broadcast multicaméra. La sortie webcam de l’ATEM Constellation HD fonctionne également avec les logiciels de streaming Open Broadcaster, XSplit Broadcaster et autres.

Optez pour un panneau de contrôle matériel ou logiciel

Tous les mélangeurs ATEM vous offrent une large gamme d’options de contrôle matérielles ou logicielles. De plus, il est possible d’utiliser les panneaux de contrôle sur tous les modèles ATEM pour différents événements. L’ATEM Constellation HD comprend un panneau de contrôle logiciel gratuit pour Mac et Windows. Le logiciel se connecte au mélangeur via Ethernet ou USB pour contrôler le mélangeur, charger les médias, mixer l’audio et contrôler les caméras. Et, pour une performance accrue, ajoutez un ATEM Advanced Panel pour une commutation professionnelle ou un ATEM Camera Control Panel pour contrôler les caméras. Il existe même un SDK ATEM pour créer votre propre solution de contrôle !

Comprend un multi view avec libellés, tally et vumètres

Le multi view intégré vous permet de visionner plusieurs sources sur un seul moniteur. Le modèle 1 M/E comprend 1 multi view, le modèle 2 M/E 2 multi view indépendants, et le modèle 4 M/E 4 multi view indépendants. Toutes les entrées SDI externes et les sources vidéo internes peuvent être routées vers n’importe quelle fenêtre. Tous les multi view sont personnalisables et peuvent être indépendamment configurés sur 4, 7, 10, 13 ou 16 fenêtres simultanées. Cela représente un total de 32 fenêtres pour le modèle 2 M/E et de 64 fenêtres sur 4 moniteurs pour le modèle 4 M/E. Vous pouvez ajouter la bordure tally, le libellé de la source et les vumètres à chaque fenêtre. La bordure tally rouge ou verte vous indiquera quelles sources sont à l’antenne.

Transitions broadcast, DVE, Stingers et bien plus !

L’ATEM Constellation HD comprend une large gamme de transitions natives de qualité broadcast, telles que mix, dip, wipe et autres. Toutes les transitions peuvent être personnalisées dans les menus du contrôle système, par exemple la couleur et la largeur de leurs bordures, leur position et leur direction. L’ATEM Constellation comprend un puissant processeur d’effets vidéo numérique pour les transitions DVE, qui peut être utilisé pour pousser l’image hors de l’écran et révéler la nouvelle vidéo. Servez-vous également du DVE pour créer des transitions Graphic wipe. Afin d’éviter toute erreur, l’ATEM Constellation HD comprend une fonctionnalité de prévisualisation des transitions qui vous permet de les configurer avant le passage à l’antenne.

DVE intégré pour les effets vidéo

L’ATEM Constellation comprend jusqu’à 4 DVE indépendants, selon le modèle, qui permettent de repositionner les graphiques et de créer des compositions d’image dans l’image. Vous profitez ainsi d'une incroyable qualité, ainsi que du DVE pour positionner, redimensionner et mettre à l’échelle vos contenus en temps réel. Le DVE vous permet de créer des effets d’image dans l’image professionnels avec des bordures 3D, des ombres et des lumières configurables. Vous pouvez également réaliser des transitions DVE avec des effets squeeze et swoosh pour rendre vos programmes encore plus vivants. Il est même possible d’associer des transitions DVE à des graphiques personnalisés pour créer vos propres transitions graphic wipe. Les modèles 2 et 4 M/E incluent des processeurs SuperSource pour encore plus de DVE !

Réseau d’ordres broadcast professionnel

Pour permettre à votre équipe de communiquer efficacement, l’ATEM Constellation est doté d’un réseau d’ordres intégré complet. Ce dernier comprend un connecteur XLR à 5 broches pour casque et un connecteur RJ12 à l'arrière afin de brancher des équipements de réseau d’ordres standard Clearcom, RTS ou autres. Vous bénéficiez d’un contrôle du réseau d’ordres en boucle pour la production et les ingénieurs, du contrôle de l’effet local pour entendre le micro du casque et du mix du programme. L’ATEM Constellation HD prend également en charge le réseau d’ordres SDI sur les canaux SDI 15 et 16 pour communiquer dans les deux directions avec les caméras Blackmagic. Vous pouvez même utiliser les canaux 13 et 14 pour le réseau d’ordres dédié aux ingénieurs. Il est également possible de mixer le micro du réseau d’ordres dans le programme audio pour les voix-off.

Bibliothèque interne d’images et d’animations graphiques

La bibliothèque interne peut stocker des graphiques et des animations RGBA de qualité broadcast que vous pouvez lire instantanément sur les 2 ou 4 lecteurs multimédia. Les lecteurs multimédia apparaissent comme des sources additionnelles sur les entrées de l’ATEM Constellation HD, vous n’avez donc pas besoin d’utiliser d’entrées SDI supplémentaires pour les graphiques. La bibliothèque de médias contient des graphiques à utiliser avec les lecteurs multimédia. Le modèle 1 M/E peut contenir 20 images fixes et 200 animations d’images, le modèle 2 M/E jusqu’à 40 images fixes et 400 animations d’images et le modèle 4 M/E jusqu’à 60 images fixes et 600 animations d’images. Vous pouvez facilement gérer tous vos médias depuis l’ATEM Software Control inclus, ou les télécharger directement depuis Photoshop à l’aide du plug-in ATEM Photoshop.

Intègre le nouvel incrustateur chroma avancé ATEM

L’ATEM Constellation HD est idéal pour les bulletins d’information ou les décors virtuels, car il possède de nombreux incrustateurs avancés pour des incrustations chroma ou en luminance de haute qualité. En plus d'être incroyablement performant, l’incrustateur chroma ATEM comprend un sélecteur de couleur pour échantillonner les couleurs de l’arrière-plan et générer automatiquement les paramètres d’incrustation. Vous bénéficiez de contrôles précis pour les bordures et les reflets, ainsi que d’un correcteur de couleurs d’avant-plan pour adapter le « look » de la couche d’avant-plan à celle de l’arrière-plan, afin d'obtenir des compositions impeccables. Les incrustateurs peuvent également être utilisés pour les incrustations de motifs et DVE. Vous disposez de 4 incrustateurs ATEM avancés sur le modèle 1 M/E, de 8 sur le modèle 2 M/E et de 16 sur le modèle 4 M/E.

Créez des décors virtuels époustouflants

Avec 4 incrustateurs chroma en amont par rangée de M/E, vous avez la solution idéale pour construire des décors virtuels ! Avec autant d’incrustateurs ATEM, vous pouvez utiliser un incrustateur par caméra pour créer une composition impeccable de la caméra devant l’arrière-plan personnalisé. Même le modèle 1 M/E possède assez d’incrustateurs pour générer 4 décors virtuels ! Vous pouvez utiliser des processeurs d’images externes pour les décors virtuels, ou même créer un décor virtuel de caméra fixe en chargeant des arrière-plans d'images fixes pré-rendus à partir des lecteurs multimédia et de la bibliothèque de médias. Définissez des macros pour changer de caméra, puis chargez le bon arrière-plan dans les lecteurs multimédia. Libre à vous d’expérimenter plusieurs installations studio !

Un puissant processeur SuperSource

En plus des DVE dans les rangées de M/E, les modèles 2 M/E et 4 M/E disposent d’un puissant processeur SuperSource multicouche avec 4 couches DVE et une couche d’arrière-plan qui apparaissent sous forme de source d’entrée supplémentaire. Toute entrée vidéo du mélangeur peut être utilisée pour chaque DVE SuperSource. Le tout est ensuite superposé par-dessus un arrière-plan personnalisé de la bibliothèque de médias. Grâce à la fonction SuperSource, c’est comme si vous disposiez d'un mélangeur supplémentaire destiné aux effets visuels multicouches. La fonction SuperSource est idéale pour réaliser des effets d’image dans l’image, comme pour des interviews, car vous pouvez régler l’effet tout en gardant les DVE principaux libres pour d’autres tâches. L’ATEM 4 M/E Constellation a même 2 processeurs SuperSource complètement indépendants !

3G-SDI multi-débit pour toutes les normes vidéo HD

Avec plus de 40 connexions d’entrée 3G-SDI multi-débit, selon le modèle, l’ATEM Constellation HD est compatible avec toutes les sources vidéo HD. Vous pouvez connecter des équipements dans toutes les normes télé HD, dont les formats 720p, 1080i et 1080p. Seul le 3G-SDI multi-débit vous permet de commuter entre les formats HD pour vous adapter instantanément aux besoins de votre production, partout dans le monde ! Les entrées SDI gèrent également l’audio intégré et le mix audio depuis toutes les entrées vidéo. De plus, les sorties programme incluent le réseau d’ordres, le tally et les informations du contrôle caméra. Ainsi, vous pouvez connecter n’importe quelle sortie SDI du mélangeur à la caméra pour le retour programme, le contrôle caméra et le réseau d’ordres.

Le premier mélangeur adapté à l’audio professionnel

L’ATEM Constellation HD est le premier mélangeur de production en direct qui répond pleinement aux besoins des productions audio live professionnelles. Toutes les entrées SDI sont connectées à un mixeur audio Fairlight intégré, qui comprend un égaliseur paramétrique à 6 bandes, un compresseur, un limiteur, un expanseur et un noise gate sur chaque entrée. L’ATEM 4 M/E Constellation HD possède 2 sorties MADI pour acheminer les canaux 1, 2, 3 et 4 des 30 premières entrées SDI vers un ingé son externe, plus 1 entrée MADI pour accueillir 32 canaux audio externes supplémentaires dans le mixeur audio. Le mixeur audio Fairlight a même des entrées additionnelles pour mixer l’audio depuis des entrées analogiques, des micros de réseau d’ordres pour la voix-off et plus !

Mixeur audio Fairlight professionnel

Grâce à son mixeur audio Fairlight intégré, l’ATEM Constellation permet de réaliser des mixages audio en direct extrêmement complexes. Le mixeur interne inclut jusqu’à 156 canaux d’entrée, ce qui en fait le plus grand mixeur audio pour une production live avec des mélangeurs ! L’audio est séparé de toutes les entrées vidéo SDI et acheminé vers le mixeur. Le modèle 4 M/E possède des canaux d’entrée de mixeur audio supplémentaires pour les entrées audio MADI. Chaque canal d’entrée est doté d’un égaliseur paramétrique à 6 bandes, d'un compresseur, d'un limiteur, d'un expanseur et d'un noise gate, ainsi que du panoramique. L’audio peut être contrôlé via l’ATEM Software Control ou un panneau de contrôle compatible avec Mackie.

Panneau de contrôle logiciel gratuit

Le logiciel gratuit ATEM Software Control offre un contrôle total du mélangeur. Son interface intuitive affiche les paramètres et les palettes du mélangeur pour vous permettre d’effectuer des ajustements rapides. Plusieurs utilisateurs peuvent même se connecter au mélangeur via Ethernet pour travailler simultanément sur différentes parties de l’événement. L’ATEM Software Control vous permet d’accéder au contrôle de la caméra, du mixage audio, des médias, des macros et des enregistreurs HyperDeck. Vous pouvez même accéder à l’état complet du mélangeur car les fichiers XML ainsi que tous les médias sont sauvegardés depuis la bibliothèque de médias. Le logiciel est compatible aussi bien avec Mac que Windows.

Profitez de la puissance d’un panneau matériel ATEM

Seul l’ATEM Constellation HD peut être associé avec une telle gamme de panneaux de contrôle, dont 3 ATEM Advanced Panel. La disposition des boutons sur les ATEM Advanced Panel est la même que sur les autres mélangeurs du marché. Chaque panneau possède un écran LCD comportant des menus, des boutons lumineux et personnalisables de grande qualité, un joystick professionnel pour les DVE et un levier de transition. Vous pouvez même programmer et déclencher des macros ! Chaque rangée de boutons M/E comporte des libellés LCD pour personnaliser les boutons. Le modèle 1 M/E dispose d’une seule rangée M/E avec 10 boutons d’entrée, le modèle 2 M/E de deux rangées M/E de 20 boutons d’entrée chacune et le grand modèle 4 M/E de quatre rangées M/E de 40 boutons d’entrée chacune et de quatre affichages System Control.

Toutes les fonctionnalités sont incluses sans aucun coût supplémentaire !

Contrairement à d’autres mélangeurs, toutes les fonctionnalités sont incluses à l’achat, vous pouvez donc directement les utiliser, sans exception. En effet, il n’y a aucun frais de licence ou d’abonnement mensuel requis. Vous pouvez lancer votre programme sereinement, sans vous demander si votre licence arrive à expiration. Les fonctionnalités avancées multi view, SuperSource et DVE, ainsi que les incrustateurs ATEM seront toujours prêts à l’emploi. De plus, vous pouvez installer le logiciel ATEM Software Control gratuitement sur un nombre illimité d’ordinateurs. C’est très pratique lorsque le travail est réparti entre différents opérateurs pour le mix audio, la préparation des graphiques, le contrôle caméra et le mélangeur.
