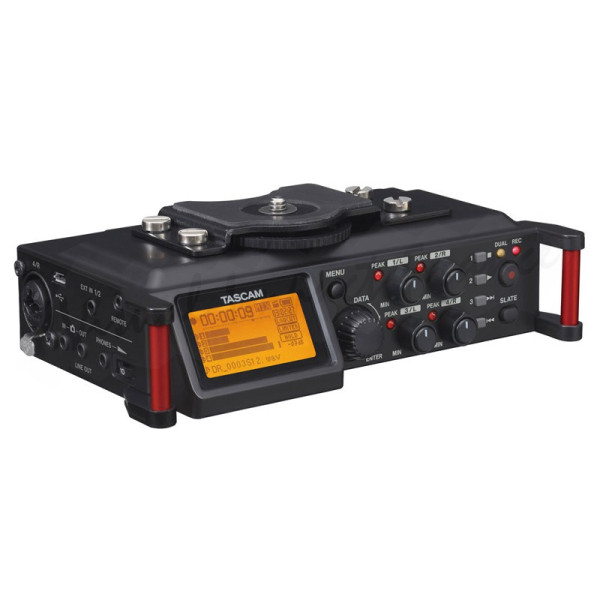

Tascam DR 70D

Le DR-70D est un enregistreur audio compact, permettant aux utilisateurs d'appareils photo/caméscopes de type DSLR (réflex numériques) d'effectuer des prises de son de très haute qualité en parallèle de leurs tournages. L'enregistreur peut s'intercaler directement entre trépied et appareil photo ou se monter en haut de l'appareil photo, constituant dans tous les cas une configuration compacte.

Grâce à ses deux microphones intégrés, le DR-70D est instantanément prêt à l'utilisation dans les cas de figure habituels. Il offre de plus quatre entrées sur connecteur Combo (mixte XLR/jack TRS), utilisables pour enregistrer quatre signaux audio d'excellente qualité issus de microphones professionnels. Il est équipé d'une sortie audio, ce qui permet d'enregistrer le signal stéréo mixé dans l'enregistreur sur l'appareil photo lui-même, afin de faciliter le montage ultérieur, en complément de la fonction Slate de l'enregistreur. Il est également possible, dans le sens inverse, d'écouter sur l'enregistreur le signal audio issu de l'appareil photo.

Le DR-70D est équipé de préamplis micro de haute qualité, difficiles à saturer, avec filtre passe-haut et limiteur intégrés. Il gère les signaux micro au format MS (Mid/Side), offre une tension d'alimentation fantôme 24 ou 48 Volts pour les micros statiques, et offre de nombreuses fonctions, habituelles ou plus rares, afin de faciliter la prise de son, l'écoute et le traitement ultérieur des pistes son.

Deux microphones intégrés
Les deux microphones omnidirectionnels permettent d'enregistrer en stéréo avec un grand naturel sonore, sans rien ajouter à l'appareil. En ajoutant de petits micros canon, vous pouvez même enregistrer simultanément des personnes en interview et le son d'ambiance, sur différentes pistes, avec une configuration très compacte.

les quatre connecteurs Combo (XLR/Jack TRS) utilisées en entré assurent une grand polyvalence de configuration
Les quatre pistes disponibles permettent d'utiliser simultanément deux micros canon et le couple stéréo intégré afin d'enregistrer séparément l'ambiance et chaque personne qui parle. Comme les canaux d'entrée 1 et 2 peuvent être affectés à une entrée stéréo et les canaux 3 et 4 au micro intégré, vous pouvez utiliser une grande diversité de configurations de microphones.

• Mode MONO/DUAL MONO : Le plus adapté à l'enregistrement d'un seul musicien.
• Mode STEREO/DUAL STEREO : Le plus adapté à l'enregistrement avec le microphone intégré ou un microphone stéréo.
• Mode 2MIX/DUAL 2MIX : Crée des fichiers stéréo à partir des signaux des différentes entrées mixées.

Mixeur intégré avec 4 entrées et sorties
Le mixeur permet de gérer jusqu'à 4 canaux correspondant aux 4 entrées sur XLR compatibles alimentation fantôme, l'entrée sur mini-jack stéréo et le micro stéréo intégré. Outre le réglage de panoramique et de niveau, l'enregistreur offre un limiteur, un filtre passe-bas à 5 positions et un délai permettant de compenser les distances entre micros. De plus, une fonction de décodage MS permet d'utiliser un couple de microphones dans cette configuration (Mid-Side).

Haute qualité audio grâce aux préamplis micro HDDA
Les circuits des préamplis micro, qui reçoivent et amplifient les signaux au niveau microphone, exercent une influence prépondérante sur la qualité audio de l'enregistrement final. Le DR-70D utilise des préamplis micro basés sur la technologie propriétaire Tascam HDDA (High Definition Discrete Architecture), implémentée avec des composants sélectionnés avec soin. Par exemple, nous avons choisi un circuit intégré Texas Instruments NE5532 comme amplificateur opérationnel, ce qui améliore considérablement la qualité audio. Le circuit de préamplification micro est basé sur une architecture discrète et utilise des composants sélectionnés avec soin, ce qui permet d'atteindre un niveau de bruit équivalent en entrée (EIN) de -120 dBu.

Les convertisseurs A/N sont de marque Cirrus Logic, et sont les équivalents de ceux utilisés dans nos enregistreurs PCM linéaires de la gamme DR, très appréciés des utilisateurs. Résolution maximale d'enregistrement : 96 kHz/24 bits.

Conception compacte et robuste
Les concepteurs du DR-70D ont mis l'accent sur la compacité, de façon à éviter toute gêne sur l'appareil photo lorsqu'il est fixé sur un support ou un stabilisateur. L'appareil dispose d'un insert fileté pour trépied sur sa base, et d'une fixation pour appareil photo amovible en haut. Un dispositif de montage sur sabot est également prévu : vous pouvez donc fixer l'enregistreur de la façon la plus pratique pour vous, en l'intercalant entre le trépied et la caméra ou en l'insérant dans un sabot en haut de l'appareil photo.

• Filetage pour pied (pas ¼ de pouce) sur le fond, pour fixation de l'appareil sur trépied
• Support spécial DSLR, pour mise en place et démontage facile sur l'appareil photo
• Montage sur sabot (accessible si le support DSLR n'est pas utilisé)
• Poignées sur les côtés avant gauche et droit, protégeant l'écran et utilisables pour fixer une sangle d'épaule

Entrée et sortie appareil photo
Le DR-70D offre une entrée pour appareil photo, permettant d'écouter le signal audio provenant de l'appareil photo DSLR. La fonction de sélection d'écoute du DR-70D permet de vérifier le signal audio provenant non seulement du DR-70D, mais aussi de l'appareil photo DSLR.

La sortie pour appareil photo renvoie le signal audio mixé à l'appareil photo : vous pouvez donc enregistrer le même signal sur le DR-70D et sur l'appareil photo. Comme le niveau nominal d'entrée de l'appareil photo varie d'une marque à l'autre, et que l'appareil photo lui-même ne dispose généralement pas de réglage facile de gain d'entrée, le DR-70D offre une molette de niveau de sortie, afin de faciliter le réglage.

Générateur de fréquences (Slate) pour alignement facile avec les fichiers vidéo
Le générateur intégré permet de produire des fréquences (Slate) de référence pour l'alignement ultérieur du son et de l'image. Ces fréquences sont générées en début et/ou en fin d'enregistrement, et la touche SLATE permet d'en ajouter à n'importe quel moment.

• Insertion automatique : en début d'enregistrement uniquement, ou en début et fin d'enregistrement
• Insertion manuelle : chaque appui sur la touche SLATE génère une fréquence Slate.

Fonctionnalités principales

• Enregistreur audio compact de qualité professionnelle, conçu pour une utilisation avec un appareil réflex numérique (DSLR)
• Utilise comme support d'enregistrement une carte SD/SDHC/SDXC (capacité : jusqu'à 128 Go)
• Circuits d'entrée assurant un enregistrement de haute qualité, grâce à la technologie de préamplis micro HDDA (High Definition Discrete Architecture), exclusivité Tascam
• Amplificateurs opérationnels NE5532 (identiques à ceux utilisés sur le DA-3000), pour des performances audio exceptionnelles
• En plus de l'enregistrement stéréo ordinaire, il est possible d'enregistrer simultanément quatre canaux
• Mixage des quatre canaux sous forme de signal stéréo
• Réglage de niveau d'enregistrement indépendant sur les entrées 1 à 4
• Fonction Dual Recording (« enregistrement en double »), permettant d'enregistrer simultanément le même signal à deux niveaux différents, sous la forme de deux fichiers distincts
• Enregistrement à une fréquence d'échantillonnage de 44,1/48/96 kHz, résolution numérique 16/24 bits, PCM linéaire (format WAV)
• Prise en charge du format BWF (Broadcast Wave Format) comme format d'enregistrement WAV
• Deux microphones omnidirectionnels intégrés
• Les 4 entrées sur Combo (XLR/jack) peuvent fournir une tension d'alimentation fantôme (+24 V / +48 V)
• Niveau maximal d'entrée : +24 dBu (réserve dynamique : 20 dB)
• Entrée asymétrique supplémentaire pour les canaux 1 et 2 (sur mini-jack 3,5 mm), compatible avec les microphones demandant une tension d'alimentation de type « plug-in », ce qui permet d'utiliser des micros vidéo et autres microphones de niveau de sortie élevé
• Filtre passe-haut réglable (fréquence de coupure 40, 80 ou 120 Hz), afin d'atténuer les bruits parasites dans le grave
• Limiteur commutable afin d'éviter tout écrêtage
• Transmission du signal audio vers un appareil photo numérique, pour enregistrement
• Entrée « Camera », permettant d'enregistrer le son témoin provenant de l'appareil photo numérique
• Décodage MS commutable, pour utilisation avec couple de micros de type Mid-Side
• Fonction « Slate Tone » (automatique/manuelle) simplifiant la synchronisation des fichiers vidéo lors du montage
• Possibilité de créer un nouveau fichier pendant l'enregistrement, manuellement ou selon la taille du fichier audio
• Délai réglable, éliminant le décalage temporel provoqué par les différences de distance entre deux sources sonores
• Touche QUICK, facilitant l'accès à différentes fonctions
• Fonction Mark, pratique pour aller directement à tel ou tel emplacement du fichier
• Égaliseurs en lecture, et fonction d'alignement de niveau pour optimiser la sensation de niveau sonore subjectif
• Format de nom de fichier configurable pour utiliser un mot de base défini par l'utilisateur, ou la date
• Fonction Resume, mémorisant l'endroit où la lecture a été suspendue avant extinction de l'appareil
• Sortie ligne et sortie casque séparées, sur mini-jack 3,5 mm, avec réglages de niveaux distincts
• Jack Remote dédié, pour utilisation de télécommande RC-10 ou RC-3F (vendue séparément)
• Touche Hold, verrouillant les commandes afin d'éviter toute sollicitation accidentelle
• Touches silencieuses
• Affichage sur écran à cristaux liquides 128 x 64 pixels rétro-éclairé
• Port USB 2.0
• Filetage pour pied (pas ¼ de pouce) sur le fond, pour fixation de l'appareil sur trépied
• Support spécial DSLR, pour mise en place et démontage facile sur l'appareil photo
• Montage sur sabot (accessible si le support DSLR n'est pas utilisé)
• Poignées sur les côtés avant gauche et droit, protégeant l'écran et utilisables pour fixer une sangle d'épaule
• Alimentation par 4 piles de type AA (LR06), adaptateur secteur (référence TASCAM PS-P515U, vendu séparément), pack batterie externe (TASCAM BP-6AA, vendu séparément) ou tension d'alimentation via bus USB
